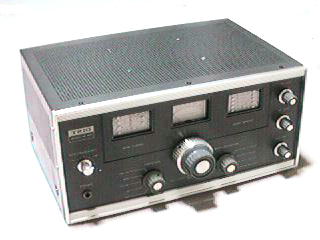

昭和43年ころTRIOから発売されましたHF帯受信機です
送信機TX88Dとセットで使われていました
当時の憧れの無線機です。キットと完成品がありました
周波数範囲 | 0.55MHZから30MHZ |
モード | AM,CW,SSB |
特徴 | メインダイヤルが2重になっていました この前の9R59はベストセラーで高1中2という受信機の代名詞にもなりました |
程度 | 年代に応じた小さなキズ、汚れあり。 前面パネルに大きな傷はない。 ケース上部に4個のビスが取り付けられています(詳細写真参照) 内部も比較的キレイです |
その他写真の数々です お楽しみください

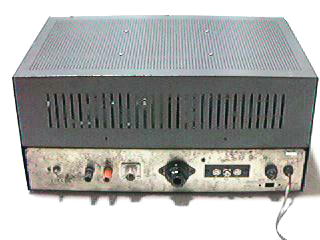

裏側から見たところです |

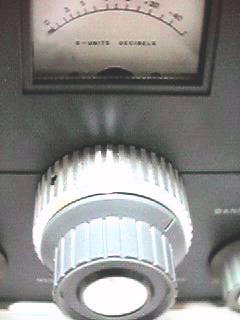

メインダイヤルが二重になっています その上がSメーター |

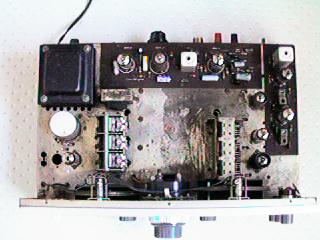

ケース内部、上から見たところ プリント基板が見えますがこれが本機の特徴です 大きなVCが2つ見えます 左側VCがメインVC、右側がスプレッドVCとなっています |

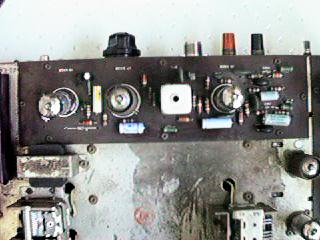

プリント基板部の拡大です これはBFO、AF段の部分です 中央に見えるのはBFO発信コイルです |

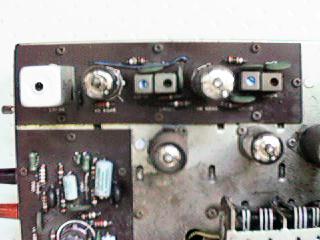

IF段のプリント板部分拡大です メカニカルIFフィルター部分が見えています |

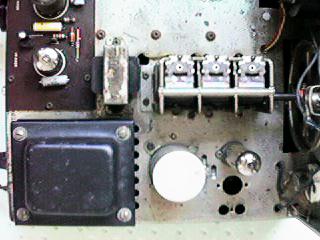

電源部分です 右下に見えているのは定電圧真空管 これでB電圧の安定化を行います |

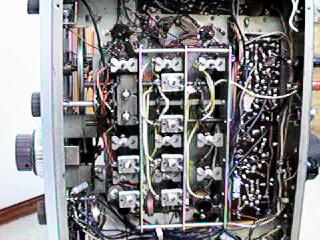

内部裏側写真:中央にコイルパックが大きく場所を占めています |

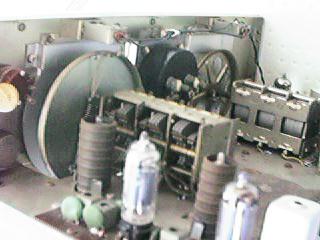

裏側から前面パネルを見た写真 糸かけダイヤルが判りますか? 手前がバンドスプレッド 向こうがメインダイヤルの糸掛けプーリーです |

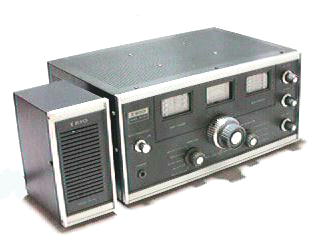

純正スピーカーSP5Dと並べてみました なかなか風格があるでしょう! (^.^)V |
どうです? お楽しみいただけましたか? |
